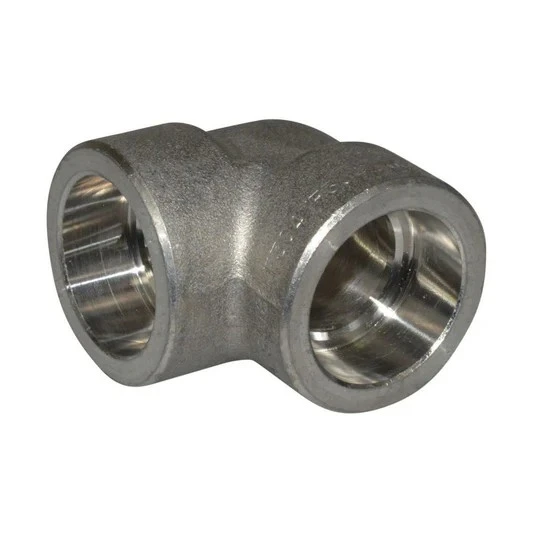

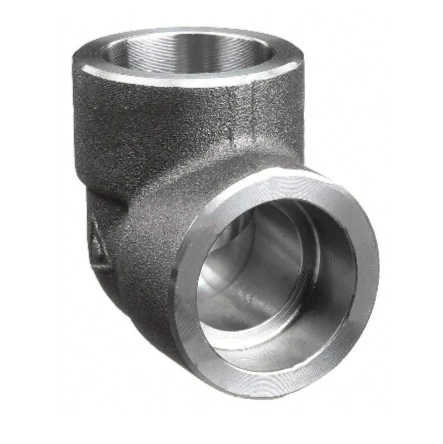

Кафшери розетка 90 дараҷа оринҷ

SN Valve як истеҳсолкунандаи пешбари васлаки 90 дараҷа дар Чин мебошад. Кафшери розеткаи оринҷи 90 дараҷа дар пайваст кардани қубур барои тағир додани самти интиқоли моеъ нақш мебозад, то моеъ дар кунҷҳои рост табдил ёбад. Он дар як канори розетка тарҳрезӣ шудааст ва нӯги дигараш бо диаметри берунии қубур барои ворид кардан ба қубури асосӣ барои кафшер мувофиқ карда шудааст. Кафшери розеткаи оринҷи 90 дараҷа асосан дар диаметри хурд, системаи қубурҳои фишори баланд истифода мешавад, алахусус дар зарурати назорати қатъии хатари ихроҷ ва талаботи баландтари қувват, ба монанди нафт, кимиё, нерӯи барқ ва дигар соҳаҳо дар фишор системаи қубур.

андоза:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

Андозаи фармоишӣ бо мо машварат кунед

Ирсоли дархост

Тавсифи Маҳсулот

Хусусиятҳои сохторӣ

Тарҳрезии розетка: Девори дарунии розеткаи оринҷи 90 дараҷа одатан бо гузариши паҳлӯшуда ё мудаввар тарҳрезӣ шудааст, то пас аз ворид кардани қубур интерфейси хуби кафшерро ташкил кунад ва консентратсияи стрессро коҳиш диҳад.
Интихоби мавод: кафшери розеткаи оринҷи 90 дараҷа одатан аз пӯлоди карбон, пӯлоди хӯлаи, пӯлоди зангногир ва дигар маводҳо мувофиқи шароити воқеии корӣ барои интихоби синфи мувофиқи мавод барои таъмини он, ки муқовимат ба зангзании он, қувват ва мӯҳлати хидматрасонии он мувофиқат кунад. ниёз дорад.
Пайвастшавӣ: Технологияи кафшери розетка барои пайваст кардани қисми розеткаи оринҷ ба қубури асосӣ тавассути кафшери кунҷи ҳарду бо ҳам зич кафшер карда мешавад.

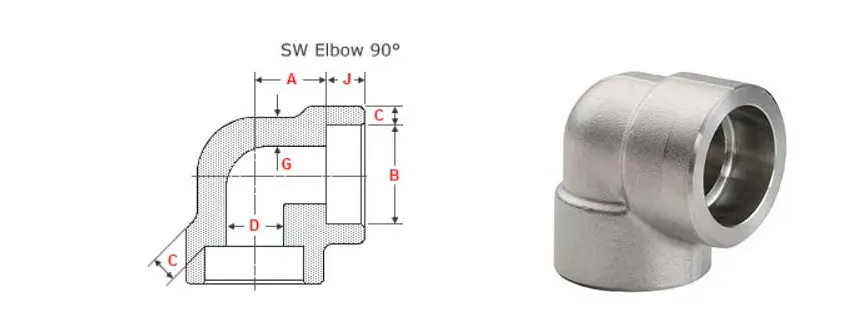

NPS	Розетка Бор	Амиқ Розетка	Бор ОН ҶО	Розетка ВТ	Бадан ВТ
NPS	B	J	D	C	G
1/2	21.95 21.70	10	16.6 15	4.65 4.10	3.75
3/4	27.30 27.05	13	21.7 20.2	4.90 4.25	3.90
1	34.05 33.80	13	27.4 25.9	5.70 5.00	4.55
1.1/4	42.80 42.55	13	35.8 34.3	6.05 5.30	4.85
1.1/2	48.90 48.65	13	41.7 40.1	6.35 5.55	5.10
2	61.35 61.10	16	53.5 51.7	6.95 6.05	5.55
2.1/2	74.20 73.80	16	64.2 61.2	8.75 7.65	7.00
3	90.15 89.80	16	79.5 46.4	9.50 8.30	7.60
4	115.80 115.45	19

Стандартҳо ва таснифоти истеҳсолот

Истеҳсоли кафшери васлаки 90 дараҷа оринҷ одатан ба як қатор стандартҳо дахл дорад, ба монанди CJ/T 321-2010, ASME B16.11, HG/T 21634-1996. Дар баробари ин, он метавонад аз рӯи нақшаҳо барои коркарди ғайристандартӣ низ истеҳсол карда шавад. Илова бар ин, кафшери васлаки 90 дараҷа оринҷ низ аз рӯи сатҳи фишор, ба монанди 3000, 6000, 9000 ва ғайра тасниф карда мешавад, сатҳҳои гуногун барои шароити гуногуни корӣ мувофиқанд.

Андозаҳо ва вазн

Андозаҳои кафшери васлаки 90 дараҷа оринҷ дохил диаметри беруна, диаметри дарунӣ, ғафсӣ девор, масофа аз марказ ба рӯи охири, ва ғайра Ин андозагириҳо одатан ба таври қатъӣ тарҳрезӣ ва истеҳсол тибқи стандартҳои истеҳсолии дахлдор. Дар баробари ин, вазни оринҷ низ аз маводи он, ғафсӣ ва андоза ва дигар омилҳо вобаста аст. Вазни кафшери розеткаи 90 дараҷа оринҷ метавонад аз чанд унсия то чанд фунт барои андозаи мушаххас фарқ кунад.
