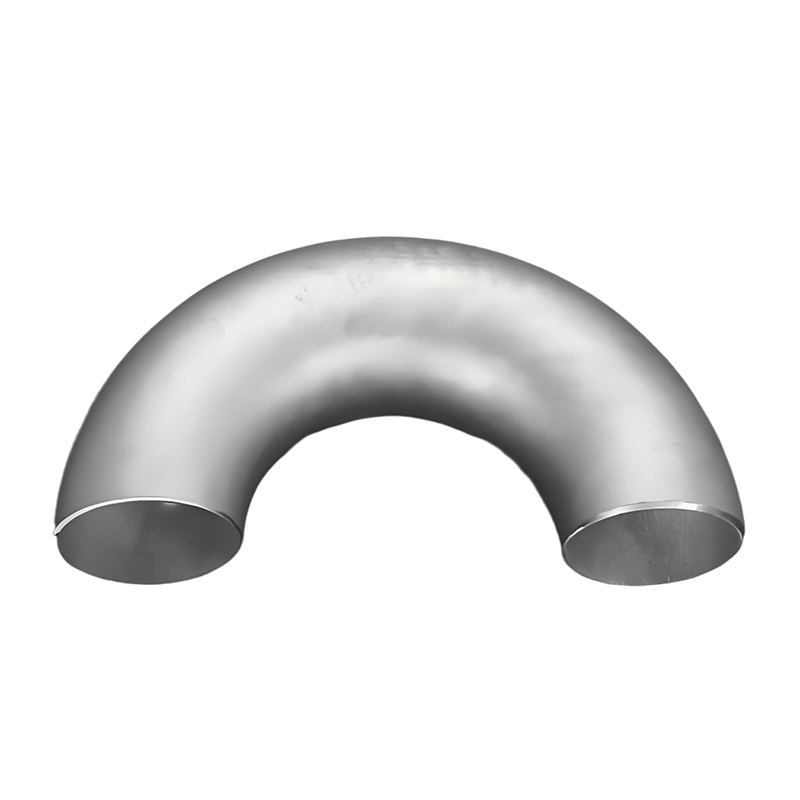

Пӯлоди аз пӯлоди зангногир 40 ° Ҳазоя

Ковокии SN SNIVER-и пешсафи Чин аз пӯлоди дастнорас аст.

Андоза:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1 / 2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Ҳаҷми фармоишӣ ба мо маслиҳат мекунад

Ирсоли дархост

Тавсифи Маҳсулот

Ҳаҷм: Самарҳои 1/2 "-24" (DN15-DN600)
Гвардияи 1/2 "-64" -64 "(DN12-DN1600)

Стандарт: ASME B16.9,
HT / T21631, MSS SP-43, DIN2605, JisB2313
GB / T12459, GB / T13401, SH3408, HG / T21635

Ғафсӣ: Sch5-XXS

Синф: TP304L, TP316L, TP316L, TP310, TP321, TP304L; S31803 / F51, S32750 / F53

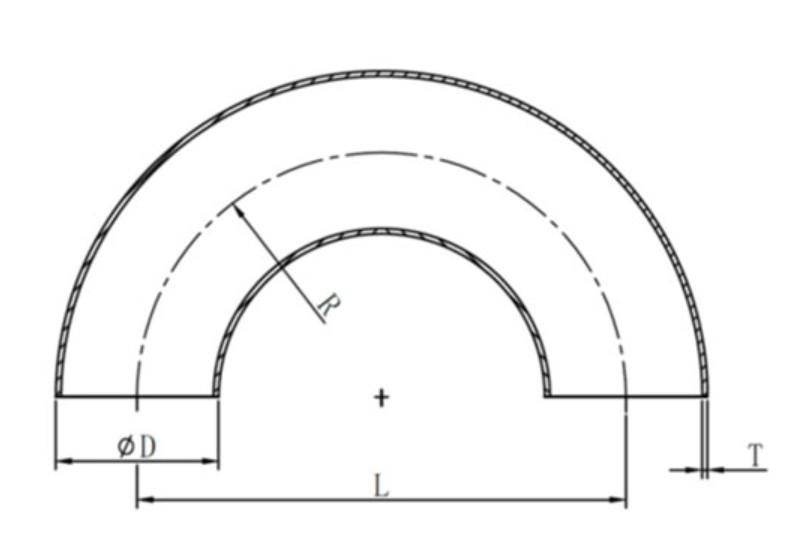

Номиналӣ Андозаи қубур Дн	Диаметри берун аз bevel D		Марказ ба марказ		Бозгашт ба чеҳраҳо
			180 ° Окбҳо
			P		K
	Силсилаи а	Силсилаи B	Радиуси дароз	Радиуси кӯтоҳ	Радиуси дароз	Радиуси кӯтоҳ
15	21.3	18	76	—	48	—
20	26.9	25	76	—	51	—
25	33.7	32	70	51	56	41
32	424	38	95	64	70	52
40	48.3	45	114	76	83	62
50	60.3	57	152	102	106	81
65	76.1 (73)	76	191	127	132	100
80	88.9	89	229	152	159	121
90	101.6	—	267	178	184	140
100	114.3	108	305	203	210	159
125	139.7	133	381	254	202	197
150	168.3	159	457	305	313	237
200	219 1	219	610	406	414	313
250	273.0	273	762	508	518	391
300	323.9	325	914	610	619	467
350	355.6	377	1067	711	711	533
400	406.4	426	1219	813	813	610
450	457.0	478	1372	914	914	686
500	508.0	529	1524	1016	1016	762

Мушаххасоти пӯлоди аз пӯлоди зангногир 40 ° участкаи саноат:

Тарҳрезии қубур, андозаи андозаи 1/2 "ба 24", девор ғафсии девор мутобиқи ASME B16.9.
Раванд: ташаккули дақиқи тарбияи хунук, оинаи мавҷудияти деворҳои дохилӣ ва берунӣ (RAL ≤ 0.8 ≤ 0.8 ≤ 0.8 ≤ 0.8 ≤ 0.8 ≤ 0.8 ≤ 0.8 ≤ 0.8 м), ки барои стандартҳои гигиенӣ дар соҳаи хӯрокворӣ ва фармасевтӣ мувофиқанд.

Афзалиятҳои фаъолият

Қувват ва пойдорӣ
Қатъи пӯшидани технологияи фаромӯшшудаи ҳаловар барои бартараф кардани камбудиҳои доми мавқеъ, ки қувваи шиддат аст, қуввати ҳосилнок аст ≥ 550 MPA аст ва он метавонад ба системаҳои фишори баланд фишор диҳад (PN16 MPA).

Тарҳрезии садои гардиши идоракунии моеъ, талафоти фишорро коҳиш медиҳад ва барои интиқоли нафт ва системаҳои муомилоти кимиёвӣ мувофиқ аст.
Мутобиқшавӣ ба муҳити дағалона

316L дорои молибденалӣ (MO ≥ 2. 2,1%), ба рамзи байниҳамдигарӣ ва ғайридавлатӣ, ки барои платформаи офлайнӣ, бефосила ва лимитии сулфид ва қубурҳои гидротидашуда мувофиқанд.
Табобати баландтарини ҳалли ҳарорат (1000 ° C ҳунари об) устувории сохтори Остенитро таъмин мекунад ва деформатсияи баланди каҷро пешгирӣ мекунад.

Насб ва мутобиқат

Раҳматро дастгирӣ мекунад (TIG / MIG), пайвасти ҳалқаро дастгирӣ мекунад ё интерфейси пинҳонӣ (MPT / BSP) ва бо системаҳои сершумори стандартӣ, ба монанди ANSI, JIS ва ғайра мувофиқ аст.
Тарҳрезии портҳои фармоишӣ (ҳамвор ва beveled), бо кафшер кардани маводи пӯлоди карбон ва хӯлаҳои фармоишӣ мувофиқ аст.

Замимаи ариза

Саноати энергетика ва химиявӣ: қубурҳои фишори баланд дар партовҳо, LNG нигоҳдорӣ ва интиқол додани пластикӣ, ки маникаҳои гардиши обкашонро шустушӯ мекунанд.
Тоза ва фарматсуттӣ: тоза кардани қубурҳо, Тоза кардани қубурҳо, ҳамлу нақли моеъ, ҳамлу нақли моеъ, либоси электролитикии ронандагӣ бо сертификатсияи FDA.
Нерӯгоҳҳо ва нерӯи ядроӣ: Системаҳои сарди баҳрӣ, системаҳои сардсозии сейсика, сохторҳои дастгирии сейсмикӣ барои қубурҳои синфи ҳастаӣ, ки аз ҷониби Ped 2014/68 / ИА тасдиқ шудааст.

Назорати сифат ва сертификатсия

Стандартҳои ташхис: 100% озмоиши радиографӣ (RT) ва санҷиши ултрасадо (UTT) барои кафолат додани он, ки дари кафшеркунанда чарх ё тарқишҳо надорад; Озмоиши гидостатикӣ ба 1,5 маротиба фишори корӣ мерасад.
Ҳуҷҷатҳои сертификатсия: Пешниҳоди en 10204 3.1 Ҳисоботи моддии ISO 9001 Системаи системаи сифат ва дастгирии назорати сеюмро таъмин кунед
