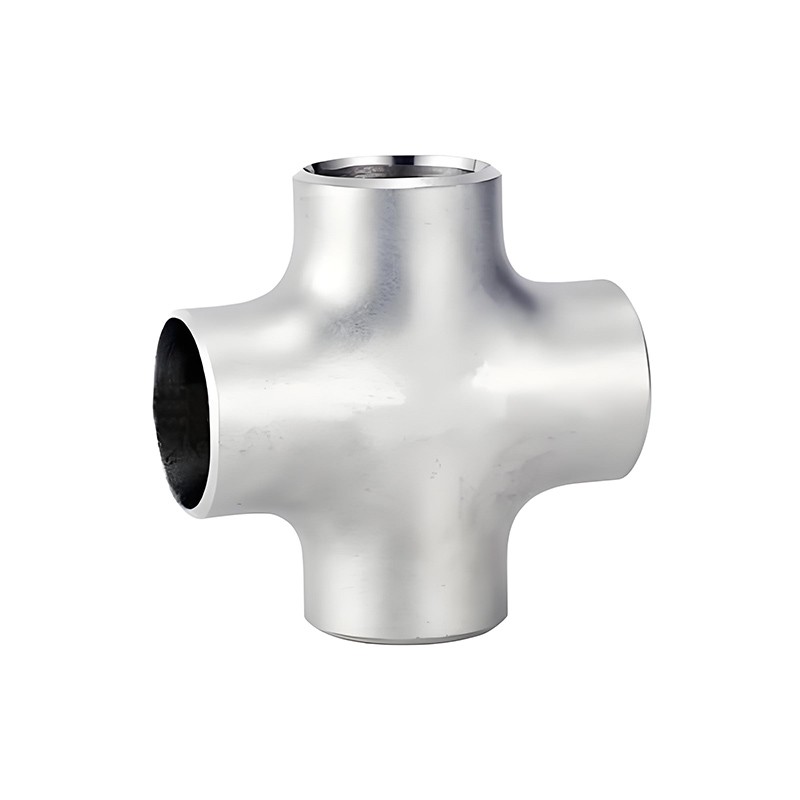

Салиби консепсияи зангногир

Салиби консепсияи зангногир, инчунин ҳамчун пайвастшавони қубурҳои аз ҷониби 4 роҳи маълум аст, ҷузъҳои дақиқи объективиро барои тақсим кардан ё муттаҳид кардани ҷараёни моеъи системаҳои қубурҳо пешбинӣ шудаанд. Аз синфи 304, 316 ё 316 ё 316L занг мезананд, ин ғоратгарӣ дар зериобӣ, баландтар ва муҳити ногаҳонӣ, ки ба соҳаҳои нафту газ, коркарди кимиёвӣ, коркарди химиявӣ ва обтаъминкунӣ дахл доранд.

Андоза:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1 / 2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Ҳаҷми фармоишӣ ба мо маслиҳат мекунад

Ирсоли дархост

Тавсифи Маҳсулот

Номи маҳсулот: Салиби консепсияи зангногир
Ҳаҷм: Самарҳои 1/2 "-24" (DN15-DN600)
Гвардияи 1/2 "-64" -64 "(DN12-DN1600)
Стандарт: ASME B16.9,
HT / T21631, MSS SP-43, DIN2605, JisB2313
GB / T12459, GB / T13401, SH3408, HG / T21635
Ғафсӣ: Sch5-XXS
Синф: TP304L, TP316L, TP316L, TP310, TP321, TP304L; S31803 / F51, S32750 / F53

Хусусиятҳои асосӣ:

Сохтани мустаҳкам: Тарҳҳои бебаҳо ё кафшершуда дар доираи фишор ба SC 160 иҷро мешаванд.
Муқовимати алоқа: таркиби хруй-Никел Холидолҳои хромисслотаҳо, хлороҳ ва оксидия.
Танзимоти гуногун: убурҳои баробарро интихоб кунед (ҳама бандарҳо андозаи якхела) ё коҳиш додани салибҳо (диаметри омехта).
Марра Минтақаи гигиенӣ: сатҳи баландкардашуда (RAL ≤0.8μm) ҷавобгӯи стандартҳои санитарӣ барои хӯрокворӣ, фармондгоҳҳои фармо ва биотиклҳо.
Диапазони ҳарорат: иҷрои мӯътадил аз -196 ° C то 870 ° C, ки барои системаҳои зиреҳ ё гармӣ мувофиқ аст.

Барномаҳо:

Паҳн кардани моеъҳо дар шабакаҳои мураккаби липелайн.
Пайвасти хатҳои асбобҳо дар нерӯгоҳҳои кимиёвӣ.
Системаҳои ҶАВОБИ ИСТИФОДАИ ИСТИФОДАИ ОМӮЗИШИИ ОМӮЗИШВАРД.
Системаҳои санитарӣ дар шир, нӯшидан ва истеҳсоли фармасевтӣ.
Мутобиқ бо ASTM A403, ASME B16.11 ва Дин Росс стандартҳои 2615. Андозаҳои фармоишӣ ва баҳоҳои моддӣ дастрасанд.

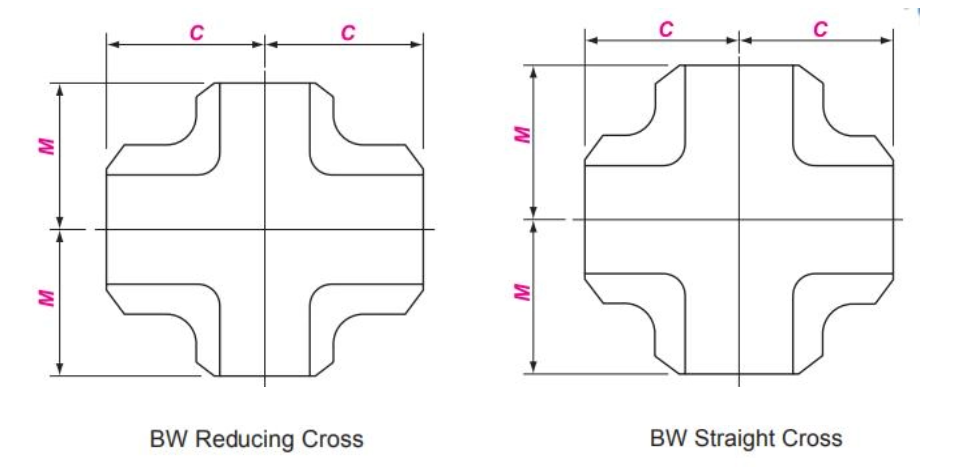

Андозаи номиналӣ		Диаметри берун аз bevel	Марказ то охири
Андозаи номиналӣ		Диаметри берун аз bevel	Марказ то охири
Дн	NPS	Аз	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1 / 2	48.3	57	57
50	2	60.3	64	64
65	2.1 / 2	73.0	76	76
80	3	88.9	86	86
90	3.1 / 2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499
